東京大學研發“摻鎵氧化銦（InGaOx）晶體”取代硅材料
發布時間：2025-07-10 01:39
據外媒報道，日前，東京大學工業科學研究所的研究人員宣布開發一種革命性的新型的摻鎵氧化銦（InGaOx）的晶體材料，有望取代現有的硅材料。應用于環繞柵極晶體管中可實現出色的電子遷移率和長期穩定性，能夠大幅提升AI與大數據領域應用的性能，并在后硅時代延續摩爾定律的生命力。
東京大學工業科學研究所的一組研究人員認為，使用摻鎵氧化銦的材料制造了一種新型晶體管，這種特殊材料可以形成高度有序的晶體結構，幫助電子更有效地移動——這對性能至關重要。

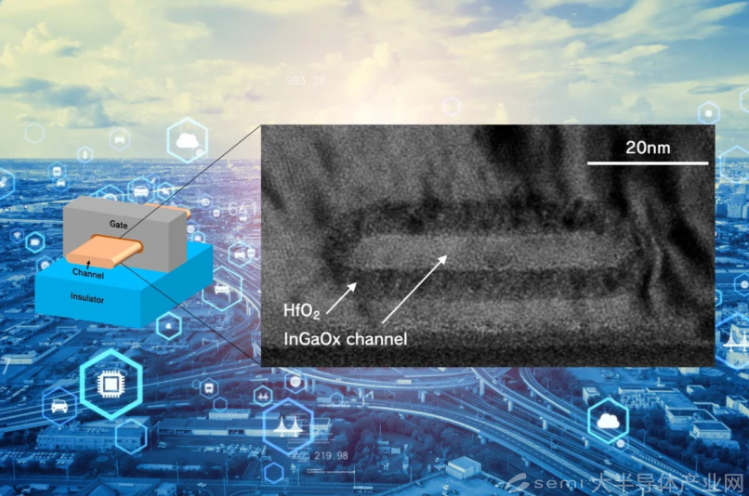

（ Credit: Institute of Industrial Science, The University of Tokyo）
該研究的主要作者Anlan Chen稱：“我們還希望我們的晶體氧化物晶體管具有‘全環繞柵極’結構，即控制電流開斷的柵極完全環繞著電流流動的通道，與傳統柵極相比，我們可以提高效率和可擴展性?！?/span>
據了解，氧化銦存在氧空位缺陷，這會促進載流子散射，從而降低器件穩定性。研究團隊用鎵對氧化銦進行摻雜，以抑制氧空位，進而提高晶體管的可靠性。該團隊采用原子層沉積技術，逐層將一層薄薄的InGaOx涂覆在環繞柵極晶體管的溝道區域上。沉積完成后，將薄膜加熱以形成實現電子遷移率所需的晶體結構。這一過程最終實現了基于金屬氧化物的場效應晶體管（MOSFET）的環繞柵極制造。
據Anlan Chen介紹，團隊研發的全環柵MOSFET包含一層摻鎵的氧化銦層，實現了44.5平方厘米/伏秒的高遷移率。至關重要的是，該器件在施加應力的情況下穩定運行了近三個小時，表現出良好的可靠性，超過了此前報道的類似器件的性能。
（文章來源：SEMI大半導體產業網）
